簡介：1643 RS485型壓力變送控制器原理結構 1643型數字型壓力變送控制器是一款集壓力測量、顯示、接點控制及變送輸出于一體的全數字化測控產品，具有RS485總線功能實現網絡、數字信號傳輸以及變送器參數遠程設定和調校。也可直接安裝于現場壓力測量點，即可用按鍵
銷售熱線: 13262809751（微信/手機同號。）
1643型數字型壓力變送控制器是一款集壓力測量、顯示、接點控制及變送輸出于一體的全數字化測控產品，具有RS485總線功能實現網絡、數字信號傳輸以及變送器參數遠程設定和調校。也可直接安裝于現場壓力測量點，即可用按鍵現場設定零點、滿度值、接點壓力、控制壓力等多種參數，對現場壓力、壓差、液位進行精確測量和控制，并向其他設備提供標準模擬信號或提供節點控制信號的智能化多功能產品。

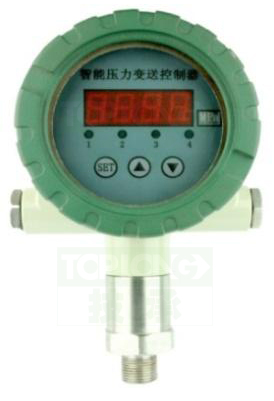

1643 RS485型壓力變送控制器
對316不銹鋼無腐蝕的氣體、液體壓力測量
應用于石油、化工、冶金、電力、水文等工業過程現場
1643 RS485型壓力變送控制器特點

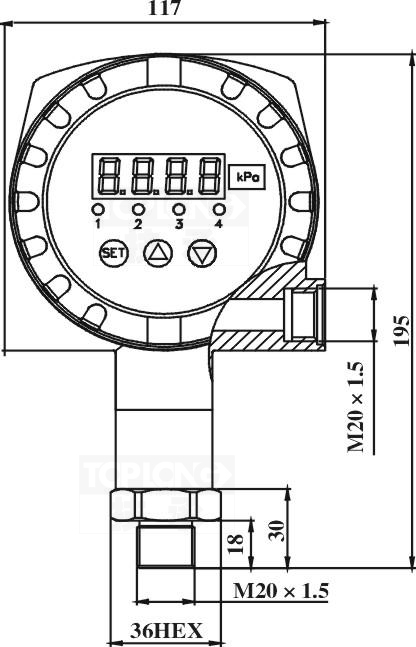

測量范圍廣，全不銹鋼鋁鑄結構，壓力接口形式多樣，φ117mm表盤設計，超亮度LED壓力顯示
兩種供電方式，具有RS485通訊接口
最多可提供四路控制接點，接點值和接點狀態任意設置，控制精確可靠
| 技術參數 | |
|---|---|
| 量程范圍： | ' -0.1~0或0~0.01或0~100MPa |
| 允許過載： | 小于等于額定量程的1.5倍 |
| 壓力類型： | 表壓、絕壓、密封參考壓型 |
| 精確度： | ±0.25%（典型）±0.5%（最大） |
| 長期穩定性: | ±0.3%F.S/年 |
| 零點溫度漂移: | ±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa） |
| 滿度溫度漂移: | ±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa） |
| 工作溫度: | '-20℃~80℃ |
| 貯存溫度: | '-40℃~120℃ |
| 供電電源: | 24VDC;220VAC |
| 輸出信號: | 模擬量：4~20mA |
| 數字量：RS485 | |
| 繼電器控制: | 1~4路繼電器控制 AC220V/3A |
| 觸點壽命: | 大于10萬次 |
| 顯示范圍: | '-1999~9999 |
| 壓力接口: | M20×1.5&G1/2 |
| 外殼材質: | 304不銹鋼 |
| 膜片材質: | 316L不銹鋼 |
| O型密封圈: | 氟橡膠 |
| 電纜： | 聚乙烯 |
| 絕緣電阻： | 100MΩ 100VDC |
| 外殼防護等級： | IP65 |
| 選型代碼 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1643- | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 量程范圍 -0.1~0或0~0.01或0~100MPa（X:表示實際測量量程上線） | ||||||||
| 1 | XK | （0-x）Kpa | ||||||
| XM | 0-x）Mpa | |||||||
| 2 | 外形結構 | |||||||
| 2 | φ117表盤防爆殼體 | |||||||
| 3 | 供電電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 220VAC | |||||||
| 4 | 輸出信號 | |||||||
| S1 | 4~20mA | |||||||
| S2 | ~5V | |||||||
| S3 | 0~5V | |||||||
| S4 | 0~10mA | |||||||
| 5 | 輸出功能 | |||||||
| F1 | 一路繼電器 | |||||||
| F2 | 二路繼電器開關量 | |||||||
| F3 | 三路繼電器 | |||||||
| F4 | 四路繼電器 | |||||||
| F5 | 四路繼電器帶RS485接口 | |||||||
| 6 | 螺紋接口 | |||||||
| J1 | M20×1.5外螺紋 | |||||||
| J2 | G1/2 外螺紋 | |||||||
| J5 | 其他特殊螺紋... | |||||||
| 7 | 壓力類型 | |||||||
| G | 表壓(*常規選項） | |||||||
| A | 絕壓 | |||||||
| S | 密封參考壓 | |||||||
| 8 | OEM定制 | |||||||
| / | 無定制內容常規出貨 | |||||||
| A | 無銘牌光版定制產品 | |||||||
| B | 指定銘牌指定商標產品 | |||||||
