壓力變送器是一款對于大家來說不陌生的產品了，但是對于它的工作原理不少人并不清楚是怎樣的，那么下面這篇嗎文章就一定要認真閱讀了。
壓力變送器是一種將氣體、液體等物理壓力轉換成氣動信號或電動信號進行控制和遠傳的設備。
它能感受到壓力參數轉變成標準的電信號（如4~20mADC等），以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。
壓力變送器是工業實踐中最為常用的一種傳感器，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。
壓力變送器有電動式和氣動式兩大類。電動式的統一輸出信號為0～10mA、4～20mA或1～5V等直流電信號。氣動式的統一輸出信號為20～100Pa的氣體壓力。
壓力變送器按不同的轉換原理可分為力
(力矩)平衡式、電容式、電感式、應變式和頻率式等，以下是功能和接線示意圖。

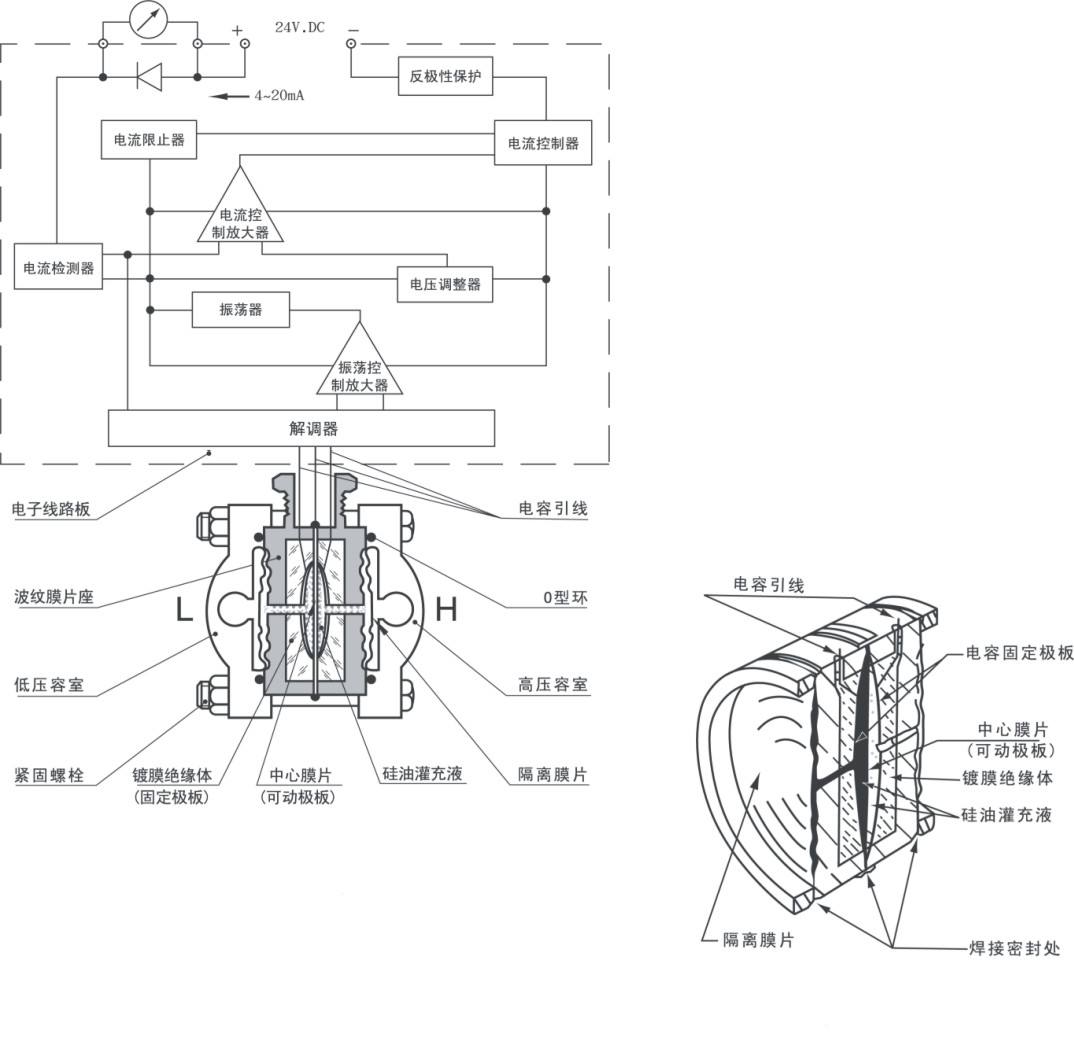

圖1
壓力變送器是由測量膜片與兩側絕緣片上的電極各組成一個
電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過
振蕩和解調環節。
壓力變送器的工作原理：
感受壓力的電器元件一般為
電阻應變片，電阻應變片是一種將被測件上的壓力轉換成為一種電信號的敏感器件。電阻應變片應用最多的是金屬電阻應變片和半導體應變片兩種。金屬電阻應變片又有絲狀應變片和金屬箔狀應變片兩種。通常是將應變片通過特殊的黏合劑緊密地粘合在產生力學應變基體上，當基體受力發生應力變化時，電阻應變片也一起產生形變，使應變片的阻值發生改變，從而使加在電阻上的電壓發生變化。

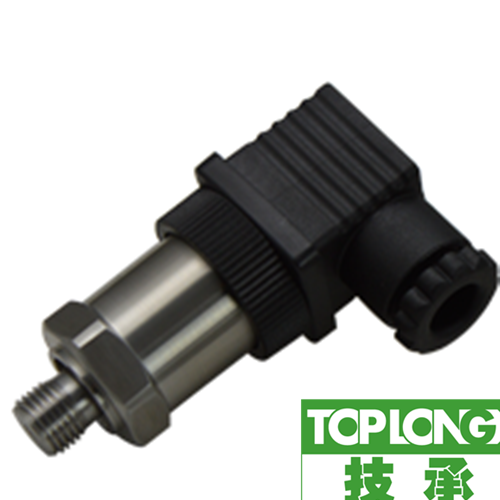

圖2
