　　大家都知道Pt100熱電阻傳統的接線方式是三線制，但是這種接線方式常常會對測量結果產生誤差，本文就針對這個接線方式提出了改進的對策。
Pt100熱電阻采用常規三線制接線，但接線可能出現接觸不良、松動或脫落的現象，造成溫度測量值波動，甚至大幅偏離實際溫度值，引發其他設備或保護誤動作。技承儀表對此提出了一種熱電阻接線新方式，保證了熱電阻溫度測量的準確值和可靠性。
　　溫度作為工廠熱工控制領域中不可或缺的重要參數，其測量的精度、溫變的幅度等相關參數質量都時刻影響著設備的安全運行。熱電阻作為主流測溫元件之一，被廣泛應用，其接線方式分為兩線制、三線制和四線制3種，為保證各參數質量要求，需要采用不同的接線方式。對熱電阻兩線制、三線制和四線制接線的應用，大家可參考Pt100兩線制、Pt100三線制和Pt100四線制接線對測溫精度的影響。
　　1、熱電阻常規接線方式
　　熱電阻是中低溫區最常用的一種溫度檢測器，它的測量精度高、性能穩定，其中鉑熱電阻是測量精度最高的。因熱電阻溫度測量值對電阻很敏感，為了消除測溫元件到機柜數據采集卡件之間的引線電阻給溫度測量值帶來的誤差，一般都會采用三線制接線方式或者四線制接線方式。目前熱電阻最為常見的接線方式為三線制接線方式。
　　2、熱電阻三線制接線方式存在問題
　　在熱電阻三線制接線方式中，該回路測量準確的前提是建立在測溫元件絕對可靠的基礎上的。但在實際應用的過程中，熱電阻經過一段時間的運行后，引線焊接處會有接觸不良的現象，出現某根溫度引線或引線焊接處松動，甚至脫落的現象。這就會導致該熱電阻接線方式在三線制和兩線制之間切換，而熱電阻兩線制接線無法消除中間引線的電阻對溫度測量值的影響。

　　Pt100熱電阻在溫度為0時阻值為100Ω，在溫度為100℃時阻值為138.5Ω，即平均1Ω的阻值變化對應將近2.6℃的溫度變化。在某電廠應用熱電阻測量溫度值時，其中3根引線每根的電阻均為7-9Ω。如果引線焊接處1根引線的焊接絲松動，Pt100熱電阻將從三線制接線方式轉變為兩線制接線方式，采集卡收集到的數據將會比就地實際溫度高出18-23.4℃。如果這種情況發生在冬季，外部環境溫度較低，對設備帶來的安全隱患還不明顯。但如果這種情況發生在夏季，外部環境溫度高，將近20℃的溫度躍升很可能帶來設備的異動聯鎖，甚至保護停機，這對設備將是巨大的安全隱患。
　　3、技術改進

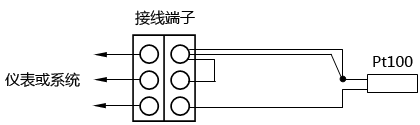

　　改進方法是將Pt100熱電阻自帶的2根引線接入同一個端子，并與相連的接線端并聯。Pt100熱電阻接線方式改進后的端子盒接線如圖所示，這樣即使引線焊接處有一處脫落，仍然可以保證電纜的電阻值不會影響到實際的溫度測量。

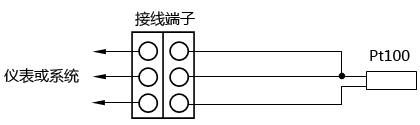

　　試驗結果顯示，在同一個溫度測點，圖2中的接線方式跟圖1的實際溫度測量僅僅高1-2℃。傳統接線方式和改良后的接線方式相比，溫度僅僅從29℃升高到31℃。這個溫度偏差可以在ATR(溫度采集卡)上用偏置修正處理掉。這是在溫度元件本身的引線不長，阻值較小的情況下的一種處理方式，若熱電阻本身的引線阻值較大，則不能用此種接線方式進行接線。
　　Pt100熱電阻采用三線制接線方式，在接線出現接觸不良、松動或脫落等現象時，接線電阻會對測量值產生干擾。為避免電阻值的波動影響實際溫度測量，對Pt100熱電阻三線制接線方式進行了改進。通過上述改進，降低了設備運行的安全隱患，可在保證溫度測量準確度的同時，提高溫度測量的可靠性，從而提高設備運行的安全性。
